加工技術

光学部品精密加工

切断加工

ダイシング切断、スライシング切断、スクライバー切断

ご指定のガラスをご希望のサイズに切断し、
検査データを添付してご提供いたします。

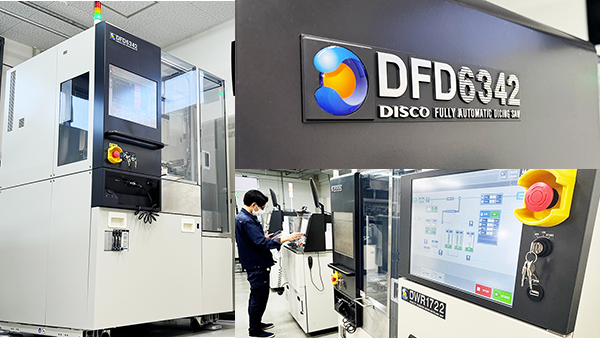

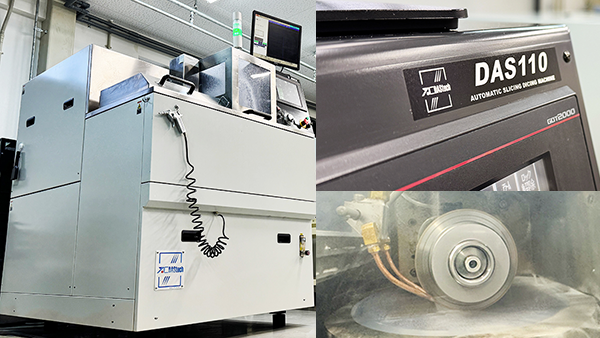

切断方法は、ダイサー、スライサー、スクライバー全て可能です。
工程は全てクリーンルーム内で行います。
試作から量産まで低価格、短納期で対応いたします。

切断加工

工程(ダイシング切断工程例)

1.切断加工

切断加工

0.8ミリ角まで対応可能。微細加工については、ご相談ください。
パターンに沿った切断も可能。

【材料】

フロートガラス、光学ガラス、パイレックス、色ガラス
石英ガラス、サファイアガラス、セラミック、シリコンウェハー
アクリル、ポリカ等

2.トレー入れ

トレー入れ

製品加工時に発生する、ゴミ問題を解消する為に、人が手を触れずに切断からトレー詰めを行うことができるソーターを完備しております。

3.出荷検査~梱包出荷

出荷検査""

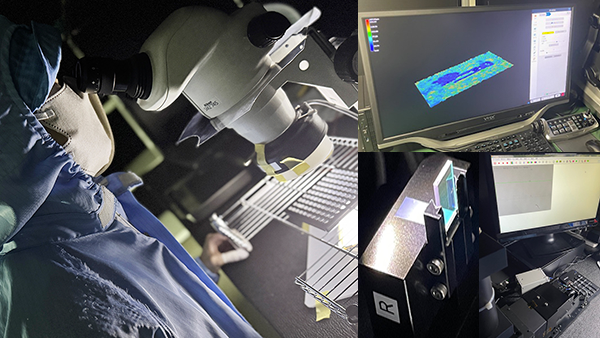

トレーに詰めた状態で最終出荷検査を顕微鏡で行い、10ミクロンのゴミも検出可能です。検査後の製品はクリーンルーム内で真空梱包まで行い、出荷いたします。

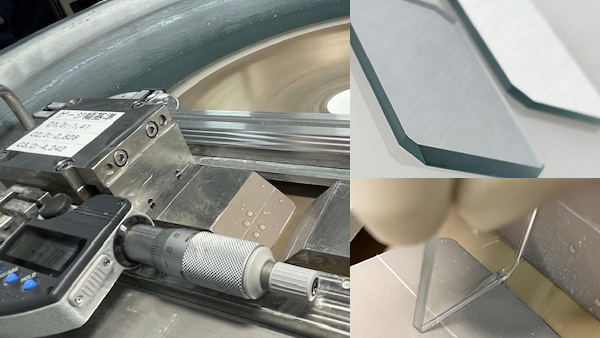

切削・研磨加工

高速レンズ研磨機、ラップ、ポリッシュ加工により高精度平行平面物からレンズ・プリズム加工まで対応いたします

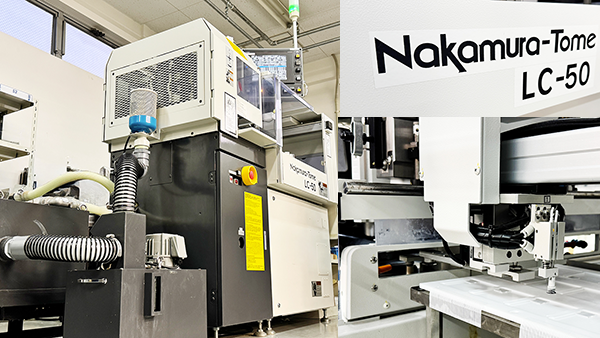

切削: φ1mm~φ360までのサイズをデジタルカムにより、異形形状が可能です。 Dカット、異形加工、角芯取り加工

研磨: 両面ポリッシング機により、高精度の鏡面加工を致します。

板厚公差
±2μm
表面粗さ
10-60A

片面研磨機によるプリズム加工、高速研磨機でレンズの量産 にも対応致します。
両面研磨品 板厚t0.1~t5.0 常にBK7、白板の研磨品ございます。

切削・研磨加工

製品例

  • 平凹レンズ
  • 両凹レンズ
  • 両凸レンズ
  • コンデンサーレンズ
  • シリンダーレンズ
  • テーパーロッド
  • トーリックレンズ
  • トリプレットレンズ
  • ボールレンズ
  • アクロマティックレンズ
  • 直角プリズム
  • ロッドプリズム
  • ダブプリズム(ドーブプリズム)
  • 光学ウインドウ
  • シリコンプリズム
  • キューブ型ビームスプリッター
    (標準偏光、無偏光)
  • ロッドレンズ(太陽電池)
  • 製品例1
  • 製品例2

接合加工

ガラス高精度接着(接着剤・オプティカルコンタクト等)

当社のコア技術の1つである高精度接着はお客様の要求、用途に合わせて接着剤、加工手法の選定を行い
最適な条件をご提案させていただきます。

接着剤はもちろん、オプティカルコンタクト、エアギャップ、
ガラス+樹脂とのハイブリッド接着等、幅広く対応しております。

お客様の仕様、精度、用途に合せて、接着方法接着剤選定等 提出させていただきます。

接合加工

UV接着

UV接着
製品例
  • ビームスプリッター
  • PBS
  • 光学エンジン
  • プリズム
  • 中空ロッド
  • 接合レンズ
  • OLPF

オプティカルコンタクト

オプティカルコンタクト
製品例
半導体露光装置
ハイパワーレーザ用光学部品
バイオ、分析系光学セル

ガラス+樹脂接着

熱膨張が違う、ガラスと樹脂の接着は、衝撃等の物理的な力また、温度、湿度の環境的な力でハガレバルギレが起きやすく、条件出し、接着剤の選定に労力がかかります。
当社の長年培われたノウハウで解決いたします。

ガラス+樹脂接着

接合・接着作業風景

  • 接合・接着作業風景1
  • 接合・接着作業風景2
